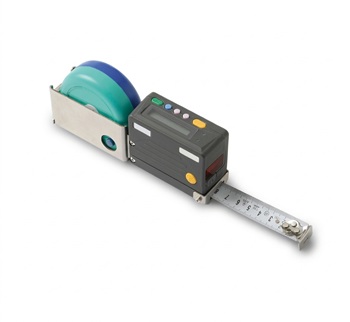

デジタルメジャー DDM-102シリーズ
コンベックスでの長尺物測定値をデジタル化し、Bluetooth®無線通信によりパソコンやタブレットへ瞬時に送信。手書きの手間や転記ミスをゼロにし、現場の計測DXを強力にサポートするデジタルメジャーです。
主な特長
-
Bluetooth®無線通信で計測データを自動送信
測定ボタンを押すだけで、測定値がデバイスへ瞬時に送信されます。手書きメモやPCへの手入力の手間を排除し、入力ミスを防止します。 -
高精度な目盛線読み取りと信頼性
1/4インチCMOSセンサカメラ（読み取り分解能0.1mm）を搭載。JIS 1級コンベックスの測定値を正確にデジタルデータ化します。 -
長時間の連続運用と選べるラインナップ
満充電から最大10時間の連続使用に対応。用途に合わせて選べる豊富なテープ長や幅の異なる機種を取り揃えています。
製品仕様
機種別仕様
| 機種名 | DDM-102L3 | DDM-102L5 | DDM-102A-L05-25S |
|---|---|---|---|
| コンベックス （JIS 1級） |
OMF16-35MAG | TRC-1955OB | TRC-2555OB |
| コンベックス長さ | 3.5m | 5.5m | 5.5m |
| 測定可能範囲 | 0～3.45m | 0～5.45m | 0～5.45m |
| テープ幅 | 16mm | 19mm | 25mm |
| 外形・寸法 L×W×H |
148.1×35×60mm （突起部除く） |
179.0×35×66mm （突起部除く） |
180×35×72mm （突起部除く） |
| 質量 | 約330g | 約470g | 約540g |
共通仕様
| CPU | 32ビット | |
|---|---|---|
| 表示 | ガイダンス、測定値表示 | |
| インジケータ | 状態表示：2色LED（緑／赤） 充電状態表示：2色LED（緑／赤） | |
| ブザー | マグネチックサウンダ | |
| 操作スイッチ | TRGボタン（黄色）、1ボタン（ピンク色）、2ボタン（ピンク色）、 Cボタン（青色）、PWボタン（緑色）、側面測定 ボタン（黄色） |
|
| 無線通信部 | インターフェース | Bluetooth® プロファイル：SPP |
| 通信距離 | 10m以内 ※1 | |
| カメラ撮像部 | 撮像素子：1/4インチCMOSセンサ 画素数：SXGA 1280（H）×1024（V） |
|
| 目盛線読み取り精度 | 読み取り分解能：0.1ｍｍ、読取精度：±0.5ｍｍ(寸法精度はコンベックステープに依存) | |
| 電源 | 定格電力／電圧 | 0.63W ／ DC3.7V |
| 主電源 | リチウムポリマー電池 900ｍAh 充電は付属専用ACアダプタによる | |
| 連続使用時間 | 10時間 ※2 | |
| 自動OFF機能 | あり | |
| 環境条件 | 使用環境 | 温度：0～40℃ 湿度：20～90％RH（結露なきこと） |
| 保存環境 | 温度：-20～60℃ 湿度：10～95％RH（結露なきこと） | |
| 付属品 | 取扱説明書、ACアダプタ | |
| オプション | 交換用コンベックス 3.5m（DOP-L03）、5.5m・幅19mm（DOP-L05）、5.5m・幅25mm（DOP-L05-25S）、 7.5m（DOP-L07A）、10m（DOP-L10-25MS） 点検・補正用治具 DOP-M03 ※受注生産品 |
|
- ※1 使用環境により通信距離は異なる場合があります。
- ※2 テスト基準：端点測定モード（10秒に2回読み取り、読み取り毎にBluetooth送信、20℃）による。 ・コンベックス装着状態にて、当社テスト基準による。
