小型・軽量2次元コードリーダ AT20Qシリーズ
- AT20Q-SM(R) LEDマーカ / AT20Q-SM(U) LEDマーカ
- AT21Q-SM(R) LEDマーカ / AT21Q-SM(U) LEDマーカ
- AT21Q-HM(R) LEDマーカ / AT21Q-HM(U) LEDマーカ
- AT25Q-SM(R) エリアガイドマーカ / AT25Q-SM(U) エリアガイドマーカ
- AT26Q-SM(R) エリアガイドマーカ / AT26Q-SM(U) エリアガイドマーカ
- AT27Q-SB エリアガイドマーカ Bluetooth
主な特長
-

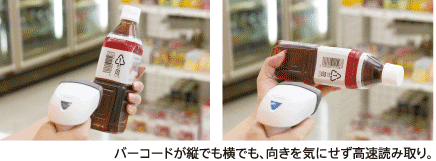

高速シャッタ＆360°全方向読み取り
シャッタ速度高速化により、手振れに左右されない操作性を実現。
360°コードの向きを気にせず読み取りでき、スピーディーに作業可能です。
-

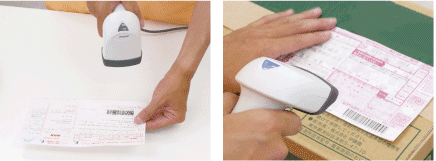

画角を広げワイド読取り性能をUP
横方向の画素数、さらに読取りアルゴリズム向上。
公共料金払込票や医療材料など、幅広バーコードの読取りがアップしています
-

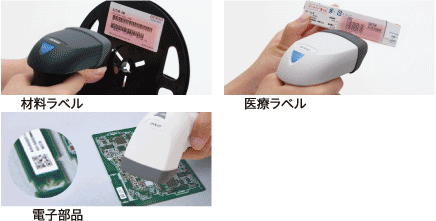

分解能アップで多様な業種対応力
新開発の読取エンジンで、一次元0.10mm、二次元0.125mmの高分解能を実現。
工場や病院、店舗など、幅広くご利用になれます。(※AT21Q-HMの場合)
-
多段バーコード一括読取り
書籍の2段バーコードを初め、最大3段までのバーコードを一括読取り可能。
読取り回数を減らすことで、作業時間を大幅に短縮可能です。 -
タブレット端末やスマートフォンと接続可能
従来のBluetoothRSPPに加え、HIDプロファイルに対応。
パソコンやPDA、携帯電話、タブレット端末やスマートフォンなどのBluetoothR搭載機器ともワイヤレス接続が可能です。
-
長時間運用＋急速充電
専用充電器（CH-AT10L）で約2.5時間の急速充電可能。
また、連続使用時間28時間のスタミナ設計により丸一日の作業現場にも活躍。
製品仕様
LEDマーカータイプ
| 方式 | エリアセンサ |
|---|---|
| ２次元コード | QRコード、マイクロQRコード、SQRC、iQR、 DataMatrix(ECC200)、PDF417、MicroPDF417、 Maxiコード、Aztec、GS1 DataBar Composite(EAN.UCC Composite) |
| バーコード | EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、 Interleaved 2of5(ITF)、Standard 2of5(STF),CODABAR(NW-7)、 CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS) |
| 最小分解能 |
２次元： AT20Q-SM(ホワイト) 0.167mm AT21Q-SM(ブラック) 0.167mm AT21Q-HM(ブラック) 0.125mm バーコード： AT20Q-SM(ホワイト) 0.125mm AT21Q-SM(ブラック) 0.125mm AT21Q-HM(ブラック) 0.10mm |
| マーカ | LEDマーカ |
| 傾角・仰角 / スキュー角 | 傾角・仰角：±50° / スキュー角：360° |
| イメージキャプチャ | 有り（BMP,JPEG出力、サムネイル機能有り） |
| 読取り確認 | 確認用LED(青色、緑色、赤色)、 ブザー(音量コントロール3段階、トーンコントロール3段階) |
| 通信インターフェース | AT20Q-SM(R)：RS-232C AT20Q-SM(U)：USB(COM、HID) AT21Q-SM(R)：RS-232C AT21Q-SM(U)：USB(COM、HID) AT21Q-HM(R)：RS-232C AT21Q-HM(U)：USB(COM、HID) |
| コネクタ | AT20Q-SM(R)：Dsub-9S AT20Q-SM(U)：USBコネクタ(Aタイプ) AT21Q-SM(R)：Dsub-9S AT21Q-SM(U)：USBコネクタ(Aタイプ) AT21Q-HM(R)：Dsub-9S AT21Q-HM(U)：USBコネクタ(Aタイプ) |
| ケーブル / 電源 |
ケーブル：2mストレート 電源： AT20Q-SM(R) / AT21Q-SM(R) / AT21Q-HM(R)：専用ACアダプタ AT20Q-SM(U) / AT21Q-SM(U) / AT21Q-HM(U)：接続先より供給 |
| 防塵・防滴 / 耐落下強度 | IP42 / 2.0m/0.2m×100,000回 |
| 動作環境 / 使用周囲照度 | 温度：-5～50°C / 湿度：10～90%RH(結露・結氷のないこと) 照度：0～10,000ルクス(昼光色蛍光灯) |
| 質量 | 約110g(ケーブル除く) |
エリアガイドマーカタイプ
| 方式 | エリアセンサ |
|---|---|
| ２次元コード | QRコード、マイクロQRコード、SQRC、iQR、 DataMatrix(ECC200)、PDF417、MicroPDF417、Maxiコード、 Aztec、GS1 DataBar Composite(EAN.UCC Composite) |
| バーコード | EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、 Interleaved 2of5(ITF)、CODABAR(NW-7)、Standard 2of5(STF), CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS) |
| 最小分解能 | ２次元：0.167mm / バーコード：0.125mm |
| マーカ | エリアガイドマーカ |
| 傾角・仰角 / スキュー角 | 傾角・仰角：±50° / スキュー角：360° |
| イメージキャプチャ | 有り（BMP,JPEG出力、サムネイル機能有り） |
| 読取り確認 |
AT25Q-SM(ホワイト) / AT26Q-SM(ブラック)： 確認用LED(青色、緑色、赤色)、ブザー(音量コントロール3段階、トーンコントロール3段階) AT27Q-SB： 確認用LED(青色、緑色、赤色、橙色)、ブザー(音量コントロール3段階、トーンコントロール3段階) |
| 通信インターフェース / プロファイル |
AT25Q-SM(R) / AT26Q-SM(R)：RS-232C AT25Q-SM(U) / AT26Q-SM(U)：USB(COM、HID) AT27Q-SB：Bluetooth Ver2.1+EDR準拠クラス2（プロファイル：SPP、HID） |
| コネクタ |
AT25Q-SM(R) / AT26Q-SM(R)：Dsub-9S AT25Q-SM(U) / AT26Q-SM(U)：USBコネクタ(Aタイプ) AT27Q-SB：― |
| 電源供給 |
AT25Q-SM(R) / AT26Q-SM(R)：専用ACアダプタ AT25Q-SM(U) / AT26Q-SM(U)：接続先より供給 AT27Q-SB：専用バッテリ(SB-10L) |
| 防塵・防滴 / 耐落下強度 |
AT25Q-SM / AT26Q-SM：IP42 / 2.0m/0.2m×100,000回 AT27Q-SB：IP54 / 1.8mコンクリート床上に6回 |
| 動作環境 / 使用周囲照度 | 温度：-5～50°C / 湿度：10～90%RH(結露・結氷のないこと) 照度：0～10,000ルクス(昼光色蛍光灯) |
| 質量 |
AT25Q-SM(R/U) / AT26Q-SM(R/U)：約110g(ケーブル除く) AT27Q-SB：約200g(電池含む) |
